Montage & Platzierung von Opferanoden

Opferanoden haben zahlreiche Anwendungsbereiche und sind dank ihrer vielseitigen Einsatzmöglichkeiten sowohl im maritimen Bereich als auch in der Industrie weit verbreitet. Für den effektiven Einsatz von Opferanoden ist eine leitende Verbindung zu den zu schützenden Bauteilen entscheidend, wobei beide Komponenten im selben Elektrolyt eingebettet sein müssen. Nur so kann der im Wasser gelöste Sauerstoff als gemeinsamer Elektronenträger fungieren.

Detaillierte Informationen hierzu finden Sie in unserem Infoheft sowie im Abschnitt Wissenswertes und in den FAQs auf unserer Webseite.

Für die sachgerechte Montage von Opferanoden geben wir Ihnen im Folgenden einige Beispiele zur richtigen Platzierung und Befestigung von Opferanoden.

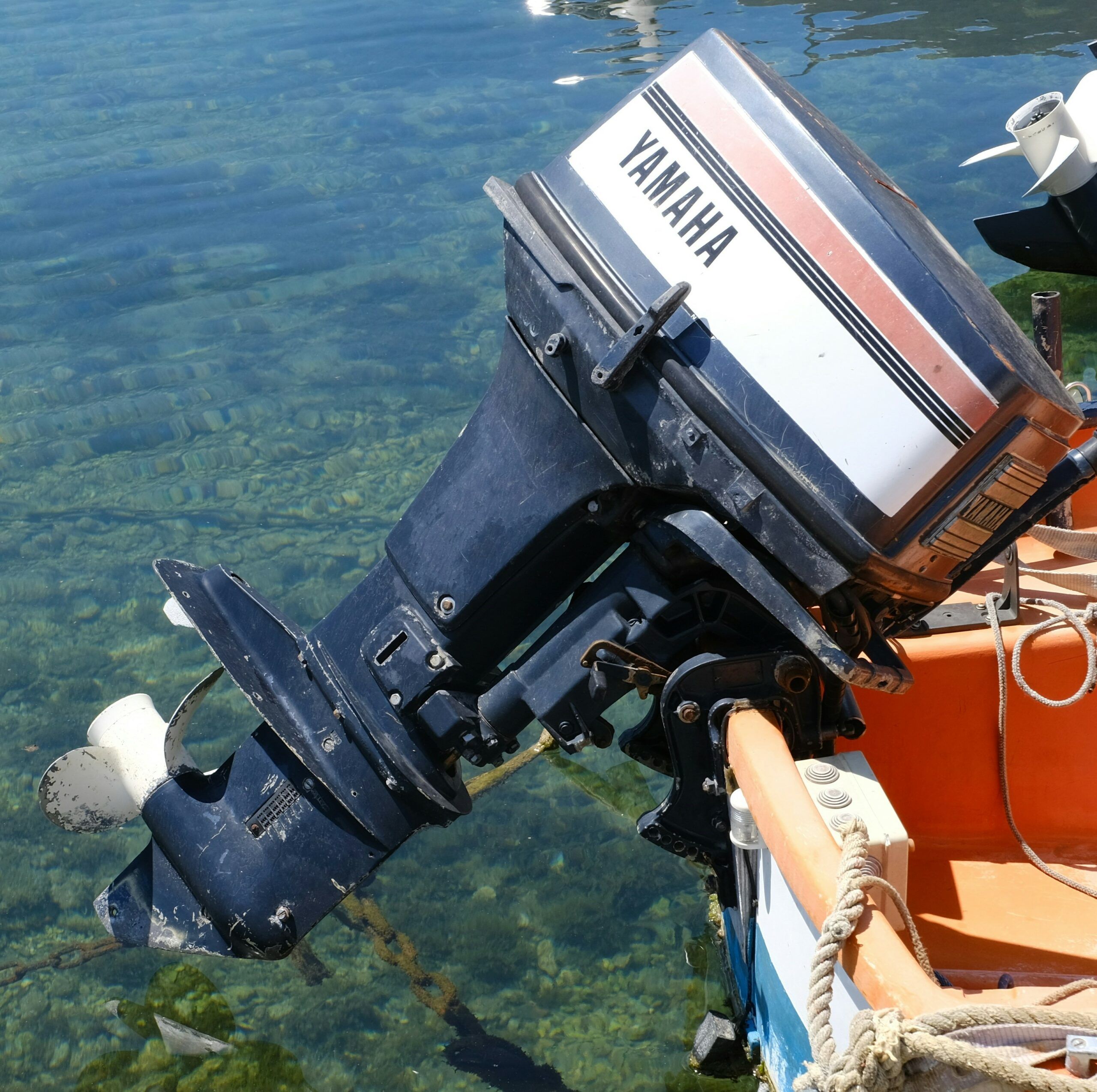

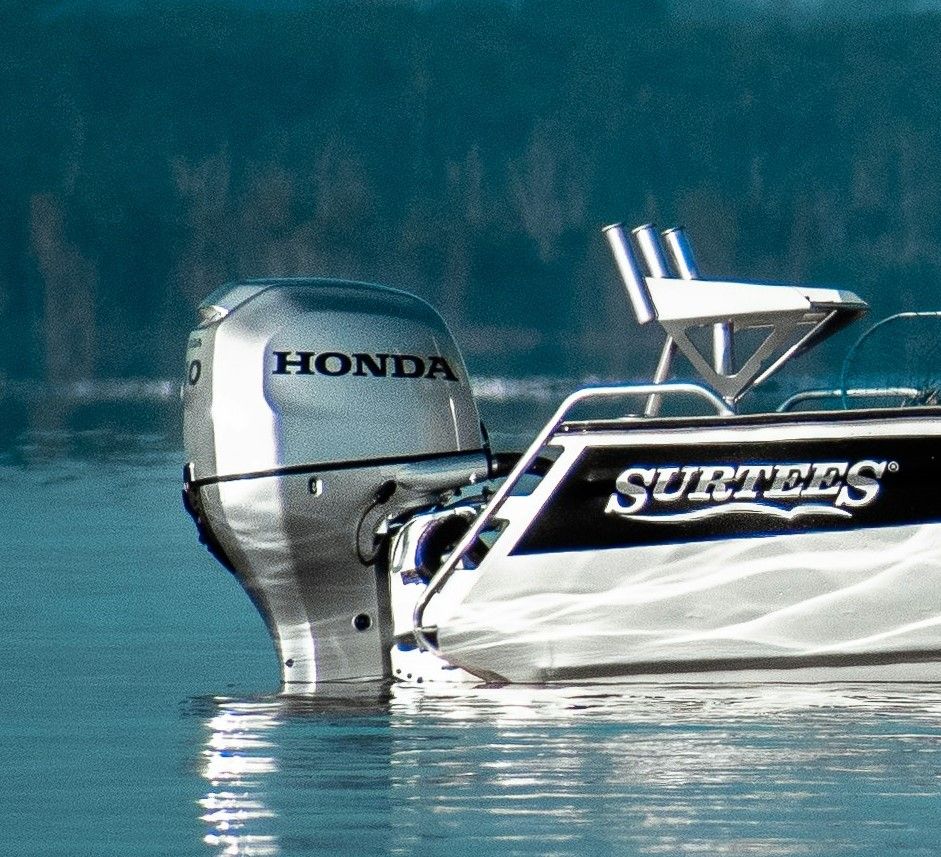

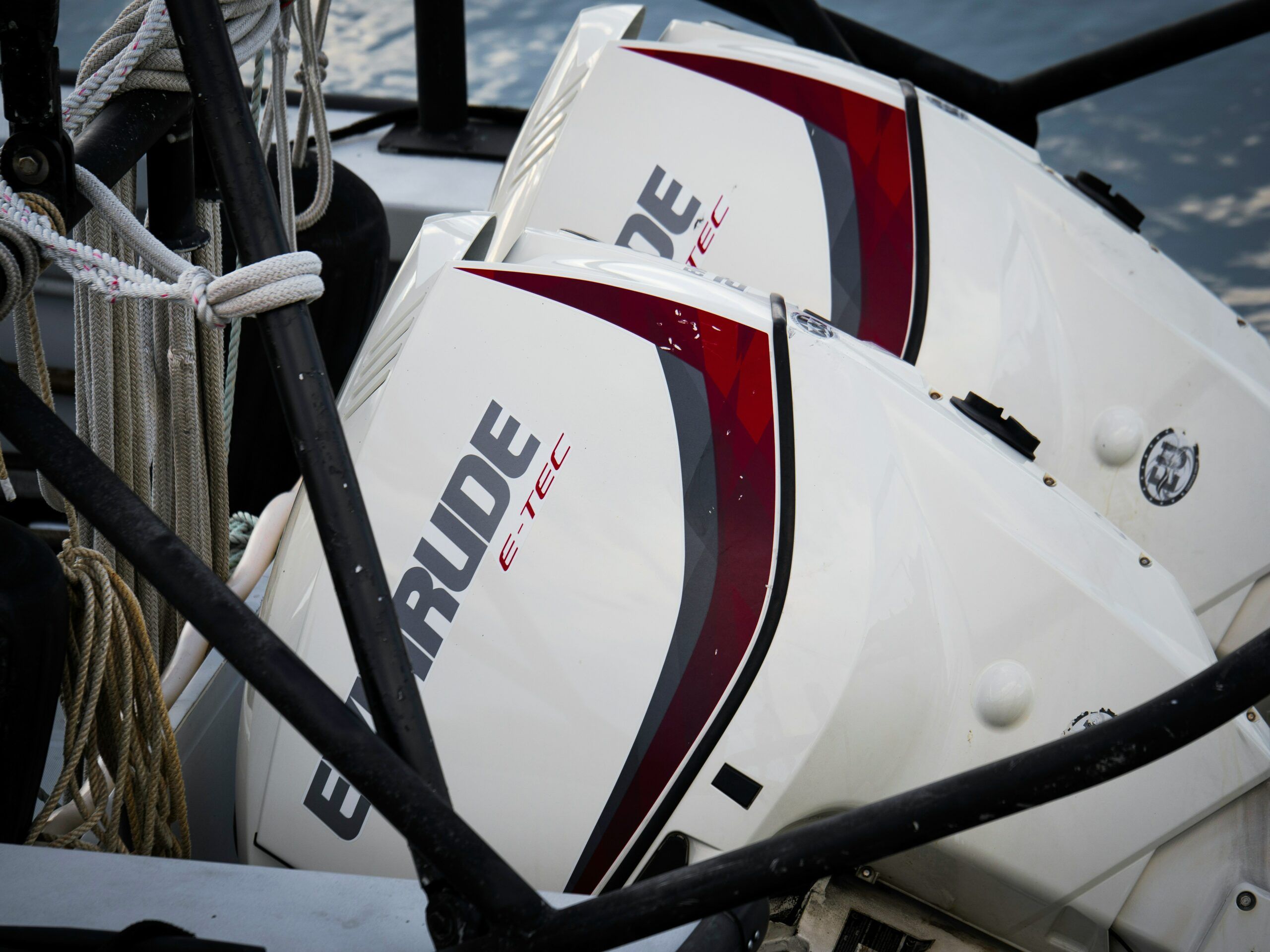

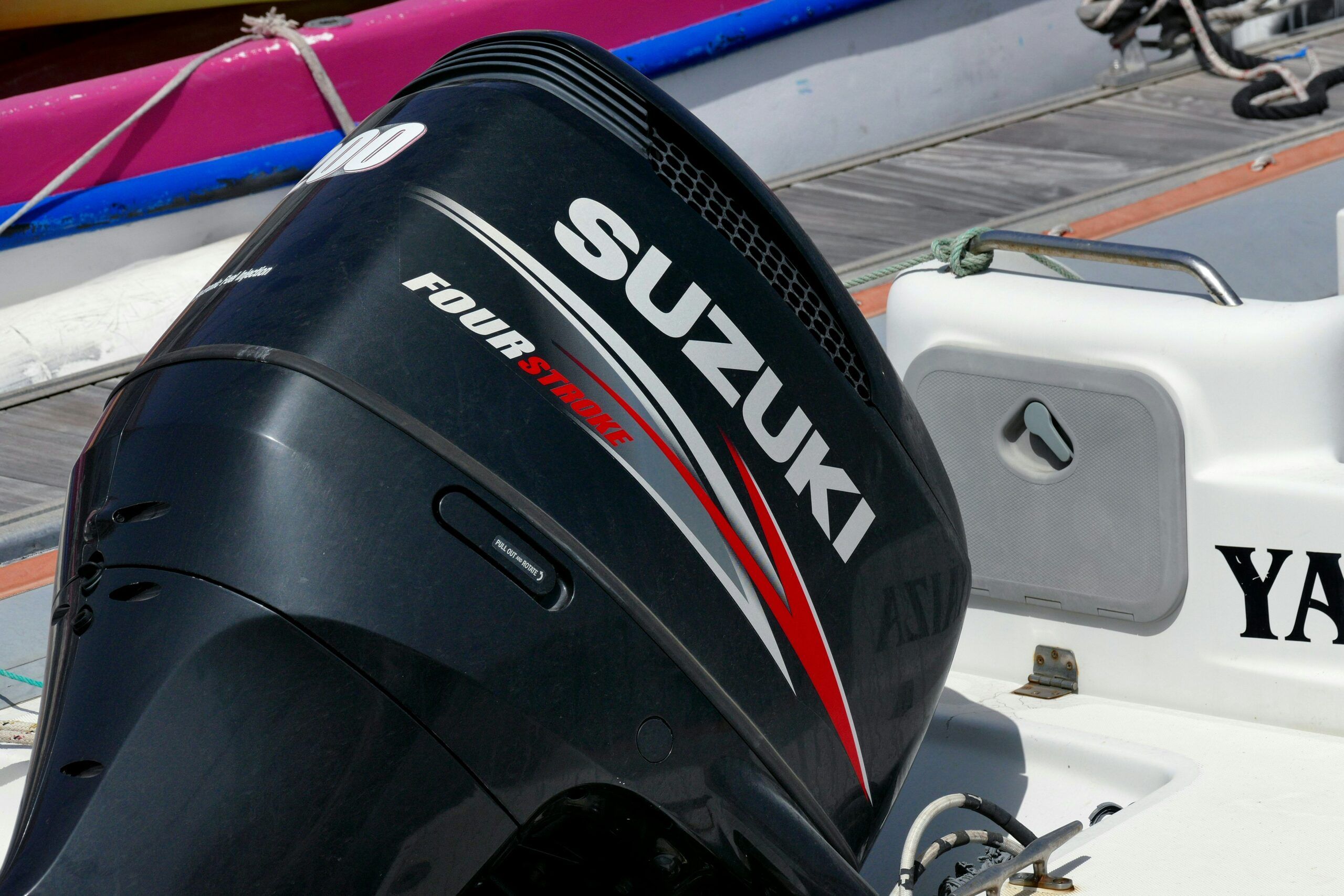

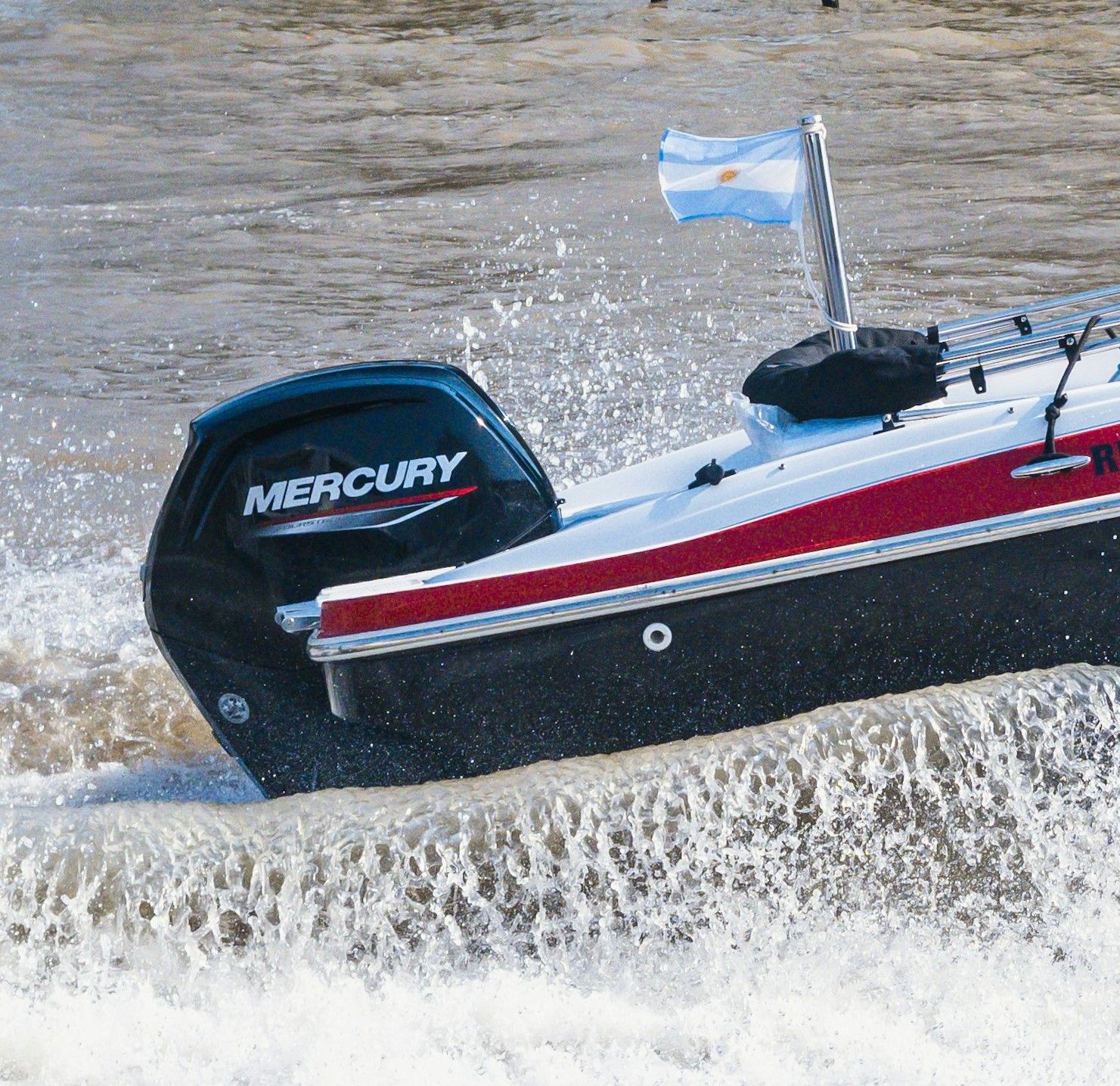

Außenborder

Historie

Der erste funktionsfähige Außenbordmotor wurde 1906 von Ole Evinrude, einem norwegisch-amerikanischen Erfinder, entwickelt. Sein Entwurf ermöglichte es, Boote effizienter und schneller als je zuvor zu betreiben. In den folgenden Jahren wurden Außenbordmotoren stetig weiterentwickelt, wobei insbesondere in den 1950er und 1960er Jahren große Fortschritte in Leistung und Zuverlässigkeit erzielt wurden. Heute gibt es Außenbordmotoren in einer Vielzahl von Größen und Leistungsstufen, die sowohl für Freizeit- als auch für professionelle Anwendungen eingesetzt werden.

Definition

Ein Außenbordmotor ist ein eigenständiger Motor, der außen am Heck eines Bootes montiert wird. Er umfasst den Antriebsmotor, das Getriebe und das Ruder in einer einzigen, kompakten Einheit. Außenbordmotoren werden hauptsächlich für kleinere Wasserfahrzeuge verwendet, um diese anzutreiben und zu steuern. Sie bieten den Vorteil, leicht austauschbar und wartungsfreundlich zu sein.

Auswahl der passenden Anode

Die Anoden an Außenbordmotoren sind an spezifischen, vom Hersteller festgelegten Positionen angebracht. Größe und Form der Anoden sind präzise auf die jeweiligen Anforderungen abgestimmt, um optimalen Korrosionsschutz zu gewährleisten. Unsere Anoden erfüllen diese Herstellervorgaben exakt und bieten daher die gleiche Passgenauigkeit und Funktionalität.

Um die passende Anode für Ihren Außenborder auszuwählen, benötigen Sie Informationen zum Hersteller, Baujahr und zur Typenbezeichnung Ihres Motors. Diese Angaben finden Sie in der Regel in der Bedienungsanleitung oder in den vom Hersteller bereitgestellten Dokumenten. Häufig sind auch vollständige Anodensätze verfügbar, sodass nicht jede Anode einzeln ausgewählt werden muss.

Wir unterstützen Sie gerne bei der Auswahl der passenden Anode und beraten Sie umfassend. – Kontakt



Außenborder – Kategorien

Zink

Für den Anwendungsbereich im Salz, sowie Brackwasser

Honda

Mercury

Suzuki

Yamaha &Yanmar

Aluminium

Für den Anwendungsbereich im Süß, sowie Brackwasser

Honda

Mercury

Suzuki

Yamaha &Yanmar

Historie & Definition

Die Geschichte der Rumpfanoden spiegelt die fortschreitende Erkenntnis über die Notwendigkeit des Korrosionsschutzes in der maritimen Industrie wider. Von den frühen Entdeckungen im 19. Jahrhundert bis zu den hochentwickelten Lösungen der heutigen Zeit haben Rumpfanoden eine entscheidende Rolle beim Schutz von Schiffen vor den zerstörerischen Kräften der Korrosion gespielt. Sie sind ein unverzichtbarer Bestandteil moderner Schiffe, die auf Dauerhaftigkeit und Sicherheit ausgelegt sind.

Auswahl der Rumpfanode

Für die Auswahl der passenden Rumpfanode ist es, wie bei allen anderen Komponenten, entscheidend, mit der richtigen Werkstoffauswahl zu beginnen. Wenn Ihr Boot hauptsächlich in Salzwasser oder in Brackwasser mit hohem Salzgehalt eingesetzt wird, empfehlen wir die Verwendung von Zinkanoden. Dabei ist jedoch darauf zu achten, dass das Material des Rumpfes mit dem Anodenmaterial kompatibel ist. Beispielsweise ist der Einsatz von Zinkanoden bei einem Aluminiumrumpf wenig sinnvoll. Dies liegt an der elektrochemischen Spannungsreihe der Elemente, die bestimmt, wie Metalle in einer galvanischen Zelle zueinander reagieren.

Für Anwendungen in Süß- und Brackwasser sind Anoden aus Aluminium besonders geeignet. Obwohl Aluminium auch in Gewässern mit höherem Salzgehalt wirksam ist, führt die erhöhte Leitfähigkeit des Elektrolyts zu einem verstärkten Verschleiß. Daher ist es in solchen Fällen ratsam, die Anoden regelmäßig zu überprüfen und bei Bedarf auszutauschen, um den optimalen Korrosionsschutz zu gewährleisten.

Bei Aluminiumrumpfen empfehlen wir unsere Anoden aus AlZn5In. Unsere Kunden berichten von ausgezeichneten Erfahrungen mit dieser Werkstoffpaarung in Bezug auf ihre Schutzwirkung

Auslegen der Anodenmasse

Nachdem das geeignete Anodenmaterial bestimmt wurde, können Größe und Form der Anoden festgelegt werden. Hierfür ist die Berechnung der zu schützenden Unterwasserfläche entscheidend, die Sie mithilfe unseres Anodenrechners ermitteln können. Dieser Rechner basiert auf den drei am weitesten verbreiteten Rumpfformen: Motorboot, Kurzkieler und Langkieler. Durch die Eingabe der erforderlichen Rumpfmaße erhalten Sie die optimale Anodenmasse, die gleichmäßig auf die Rumpfanoden verteilt werden muss.

Sollten Sie Unterstützung bei der Berechnung oder der Auswahl der richtigen Anoden benötigen, steht Ihnen unser Servicepersonal gerne zur Verfügung. Wir helfen Ihnen, die spezifischen Anforderungen Ihres Bootes zu analysieren und sicherzustellen, dass Ihr Rumpf optimal gegen Korrosion geschützt ist.

Anodenrechner

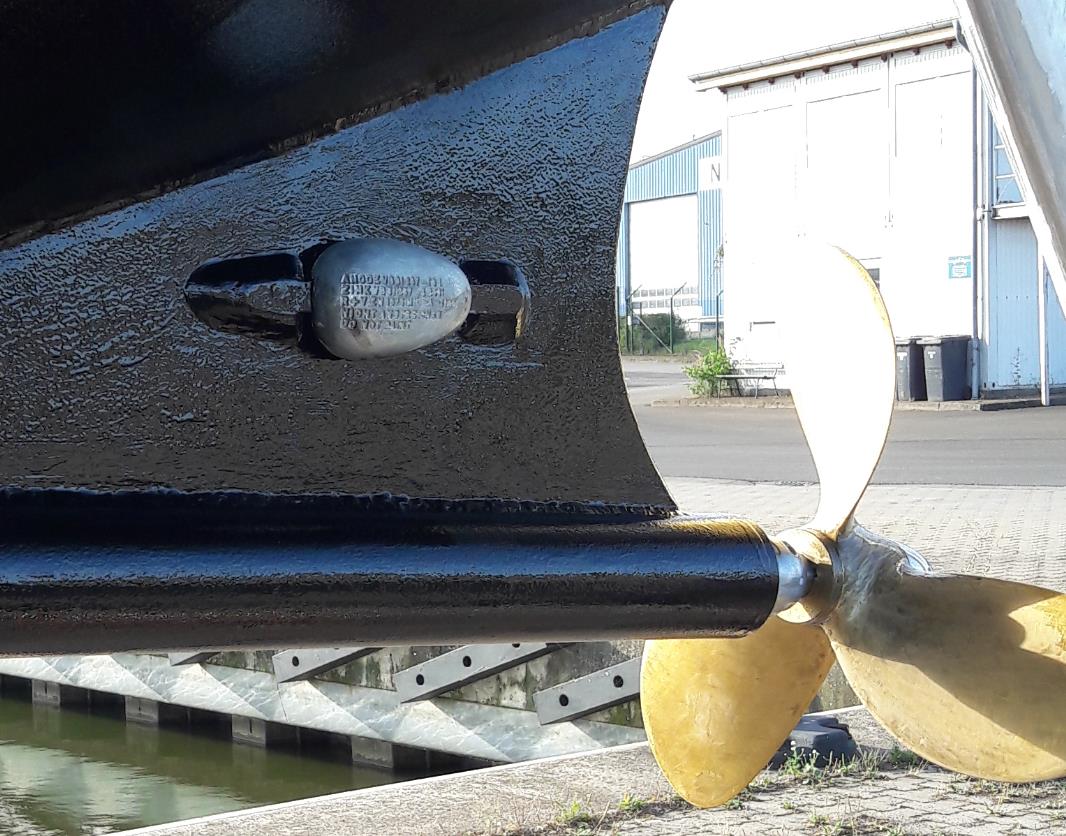

Positionierung und Verteilung

Die Anoden sollten so positioniert werden, dass sie den Wasserfluss an den Propellern sowie am Einlass und an den Düsen des Wasserstrahlantriebs nicht beeinträchtigen. Auf dem Rumpf des Schiffes sollten flache Anoden gewählt werden, um den Strömungswiderstand zu minimieren. Es ist wichtig, die Anoden gleichmäßig über die Unterwasserflächen zu verteilen, um eine optimale Stromverteilung sicherzustellen und das gesamte Schiff wirksam zu schützen. Dabei sollten Anoden nicht an Stellen montiert werden, die regelmäßig mechanischen Belastungen ausgesetzt sind, wie beispielsweise in der Nähe des Ankers. Im Bereich des Kiels ist darauf zu achten, dass die Anoden so angebracht werden, dass sie beim Anlegen des Schiffs nicht beschädigt werden können.

Befestigung

Für die Befestigung von Rumpfanoden gibt es zwei Hauptmethoden: das Anschweißen und das Aufstecken auf Bolzen. Je nach Anwendungsbereich und Anforderung kann hier unterschieden werden. Grundsätzlich erfüllen aber beide Methoden ihren Zweck und stellen die leitende Verbindung zwischen Opferanode und Rumpf dar.

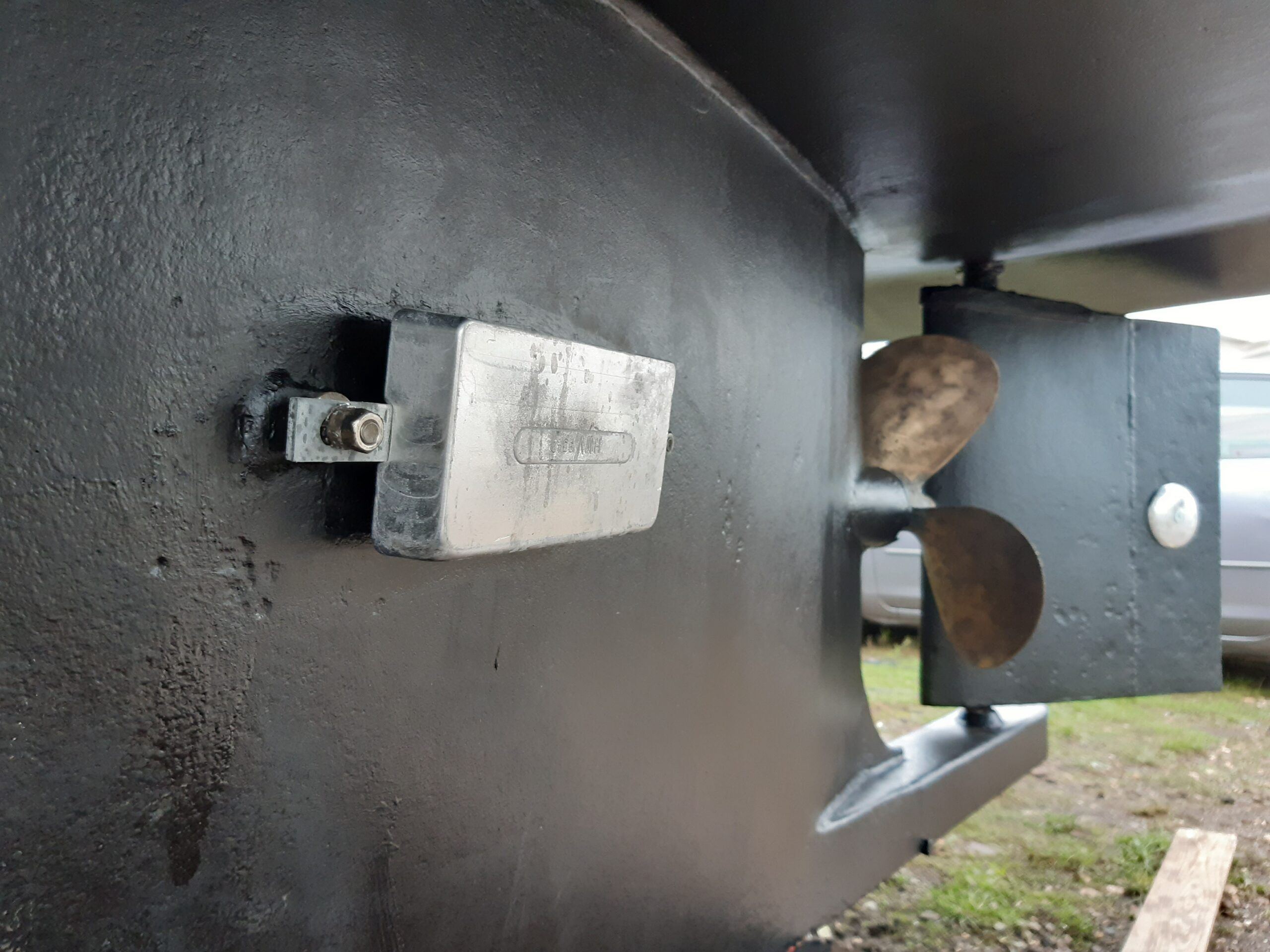

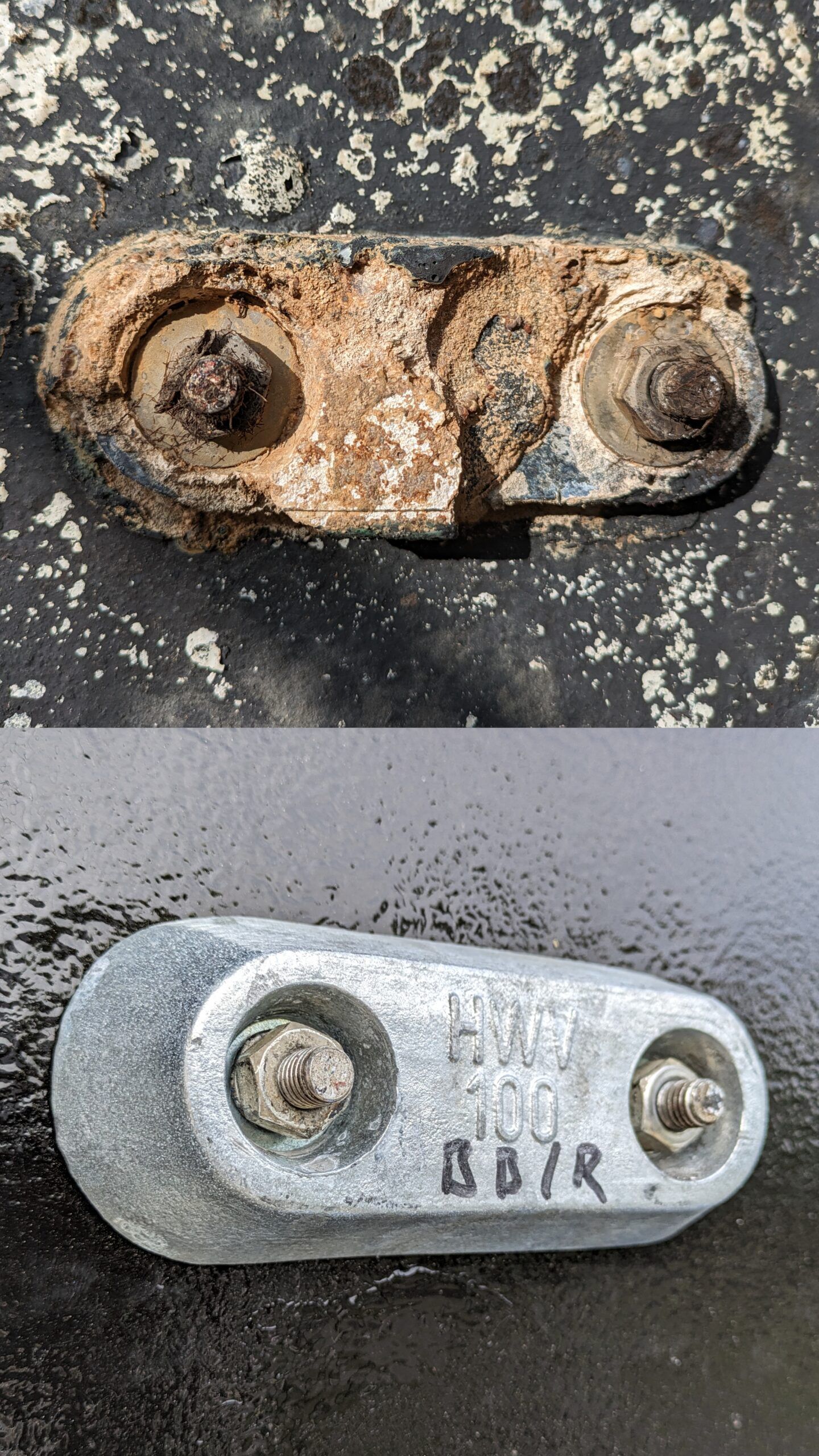

Aufstecken auf Bolzen

Die Methode des Aufsteckens von Anoden auf Bolzen zeichnet sich durch eine einfache Installation aus. Diese Vorgehensweise ist in der Regel schneller und unkomplizierter als das Anschweißen, da keine Schweißarbeiten erforderlich sind. Zudem bietet das Aufstecken eine hohe Flexibilität, da die Anoden bei Bedarf problemlos ausgetauscht werden können, was Wartungsarbeiten erheblich erleichtert.

Jedoch sind mit dieser Methode auch einige Nachteile verbunden. Bei falscher Anwendung kann die leitende Verbindung zwischen Anode und Rumpf gestört sein, was das Risiko von Korrosionsproblemen mit sich bringt. Zudem können aufgesteckte Anoden bei starkem Einsatz weniger stabil sein und sich lockern oder verschieben, wenn die Befestigung nicht ausreichend gesichert ist.

Um diese Nachteile zu minimieren, sollten Sie auf einige wichtige Punkte achten. Insbesondere ist es wichtig, dass die Kontaktflächen zwischen Anode und Bolzen sauber und gut leitend sind. Der Einsatz von Unterlegscheiben kann die Befestigungssicherheit erhöhen, da sie die Kontaktfläche vergrößern und eine gleichmäßigere Druckverteilung gewährleisten. Eine regelmäßige Überprüfung der Befestigung ist ratsam, um mögliche Probleme frühzeitig zu erkennen. Zudem sollten die Bolzenverbindung stets fest angezogen und frei von Korrosion sein, um eine zuverlässige Verbindung zu gewährleisten.

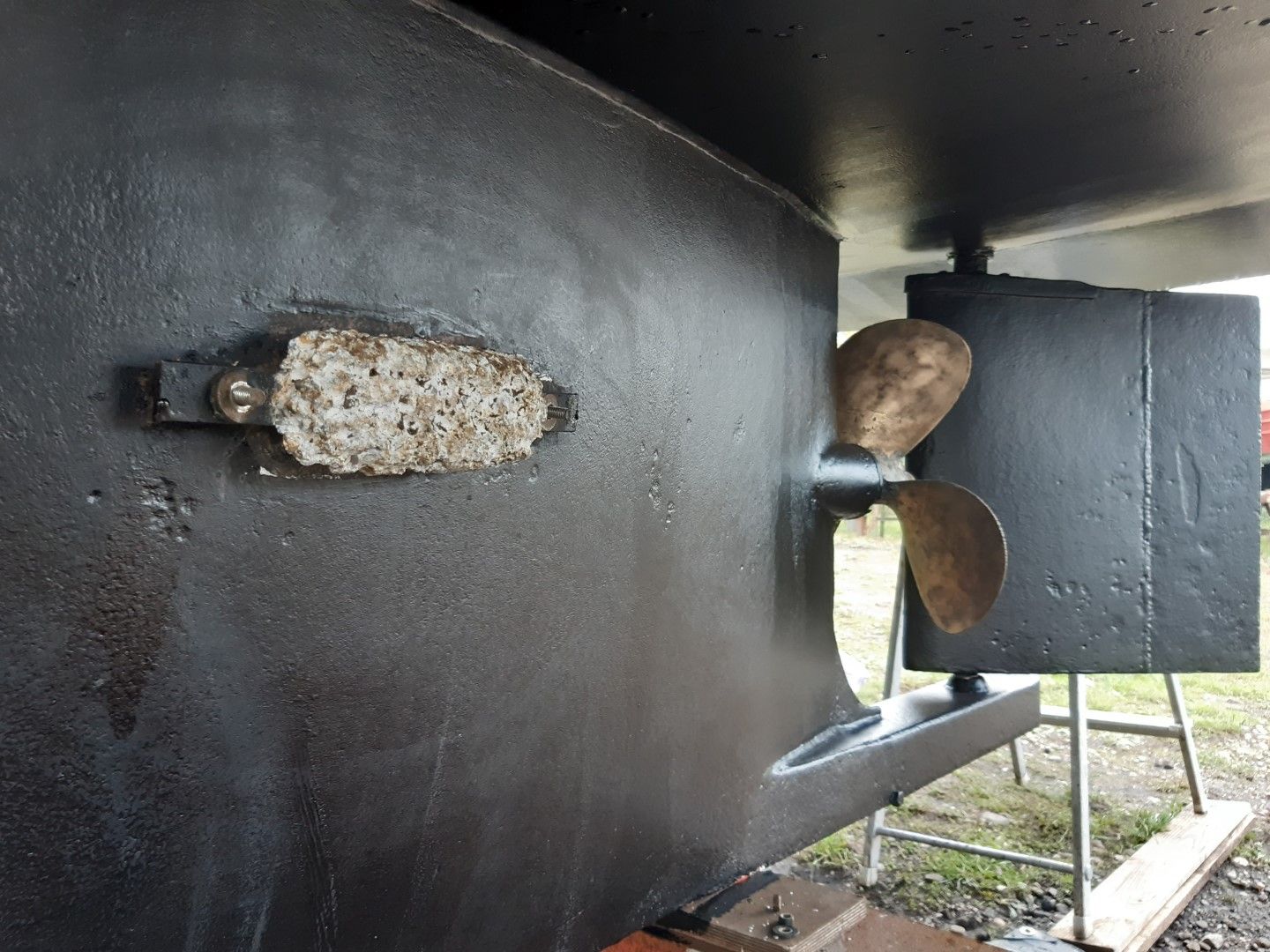

Laschen anschweißen

Das Anschweißen von Anoden bietet mehrere Vorteile. Eine der wesentlichen Stärken dieser Befestigungsmethode ist die hervorragende leitende Verbindung, die sie gewährleistet. Durch das Anschweißen entsteht eine durchgängige elektrische Verbindung zwischen der Anode und dem Rumpf, was für eine effektive Korrosionsschutzwirkung besonders wichtig ist. Darüber hinaus bietet diese Methode eine hohe mechanische Stabilität.

Jedoch sind mit dem Anschweißen auch einige Nachteile verbunden. Der Schweißprozess kann zu einer Erwärmung des Rumpfes führen, was in bestimmten Fällen Materialveränderungen oder Verformungen nach sich ziehen kann. Zudem ist das Anschweißen aufwendiger in der Installation, da es spezielle Ausrüstung und Fachkenntnisse erfordert, was sowohl den Aufwand als auch die Kosten erhöht.

Um optimale Ergebnisse beim Anschweißen zu erzielen, ist eine sorgfältige Vorbereitung der Oberfläche entscheidend. Diese muss sauber und frei von Rost oder anderen Verunreinigungen sein. Darüber hinaus sollte das Anschweißen von einem qualifizierten Fachmann durchgeführt werden, um eine optimale Verbindung zu gewährleisten und Materialschäden zu vermeiden.

Rumpfanoden in Zink - Salz & Brackwasser Rumpfanoden in Aluminium - Süß & Brackwasser

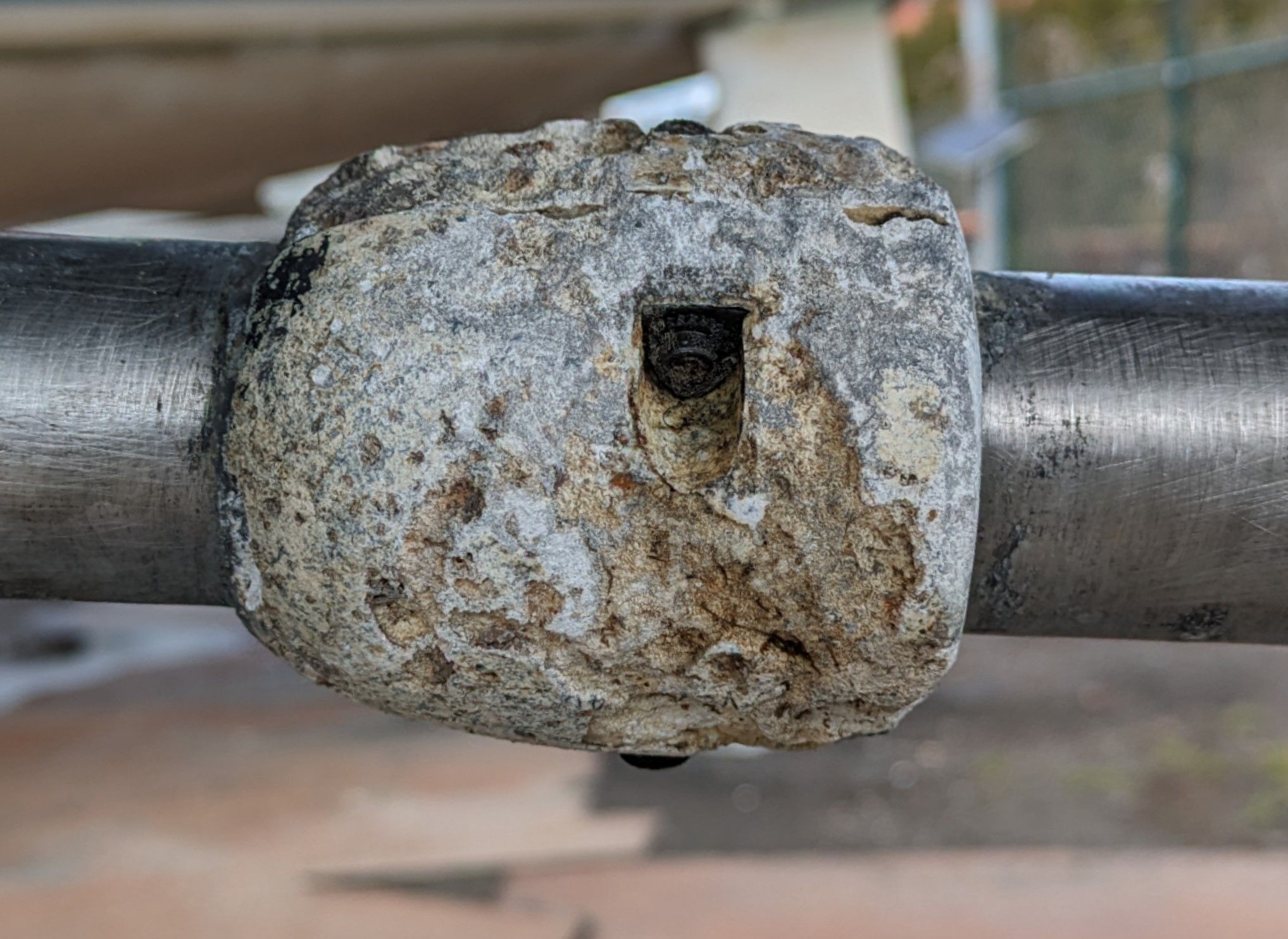

Definition – Antriebswelle

Die Welle am Schiff, oft auch als Propellerwelle oder Antriebswelle bezeichnet, spielt eine zentrale Rolle im Antriebsmechanismus des Schiffs. Sie verbindet den Motor oder das Getriebe mit dem Propeller und überträgt die Kraft des Motors, um das Schiff durch das Wasser zu bewegen. Die Rotation der Welle, die durch den Motor angetrieben wird, sorgt dafür, dass sich der Propeller dreht und so Schub erzeugt, der das Schiff vorwärts oder rückwärts bewegt. Die Welle ist aus Metall gefertigt und steht ständig in Kontakt mit Wasser, was sie anfällig für Korrosion macht, insbesondere in salzhaltigen Umgebungen wie Meerwasser. Korrosion kann die Integrität der Welle beeinträchtigen, was im schlimmsten Fall zu einem Ausfall des Antriebs führen kann.

Auswahl & Montage

Die Auswahl der Anode basiert auf dem Außendurchmesser der Welle, der mithilfe eines Messschiebers präzise ermittelt werden kann. Oft geben Hersteller dieses Maß bereits an, sodass ein Nachmessen nicht immer erforderlich ist. Wellenanoden unterscheiden sich in zwei Bemaßungsangaben: zöllige und metrische Durchmesser. Diese können je nach Herkunftsland und Hersteller variieren, daher ist es wichtig, die Anode entsprechend den gemessenen oder angegebenen Maßen auszuwählen.

Reinigen Sie die Welle gründlich und entfernen Sie alle Rückstände, da Verschmutzungen und Ablagerungen die leitende Verbindung zwischen Welle und Anode beeinträchtigen können. Sobald die Welle sauber ist, setzen Sie die 2-teilige Anode passgenau um die Welle und befestigen Sie sie gleichmäßig durch Verschrauben.

Wellenanoden - Zink - Salz & Brackwasser Wellenanoden - Aluminium - Süß & Brackwasser

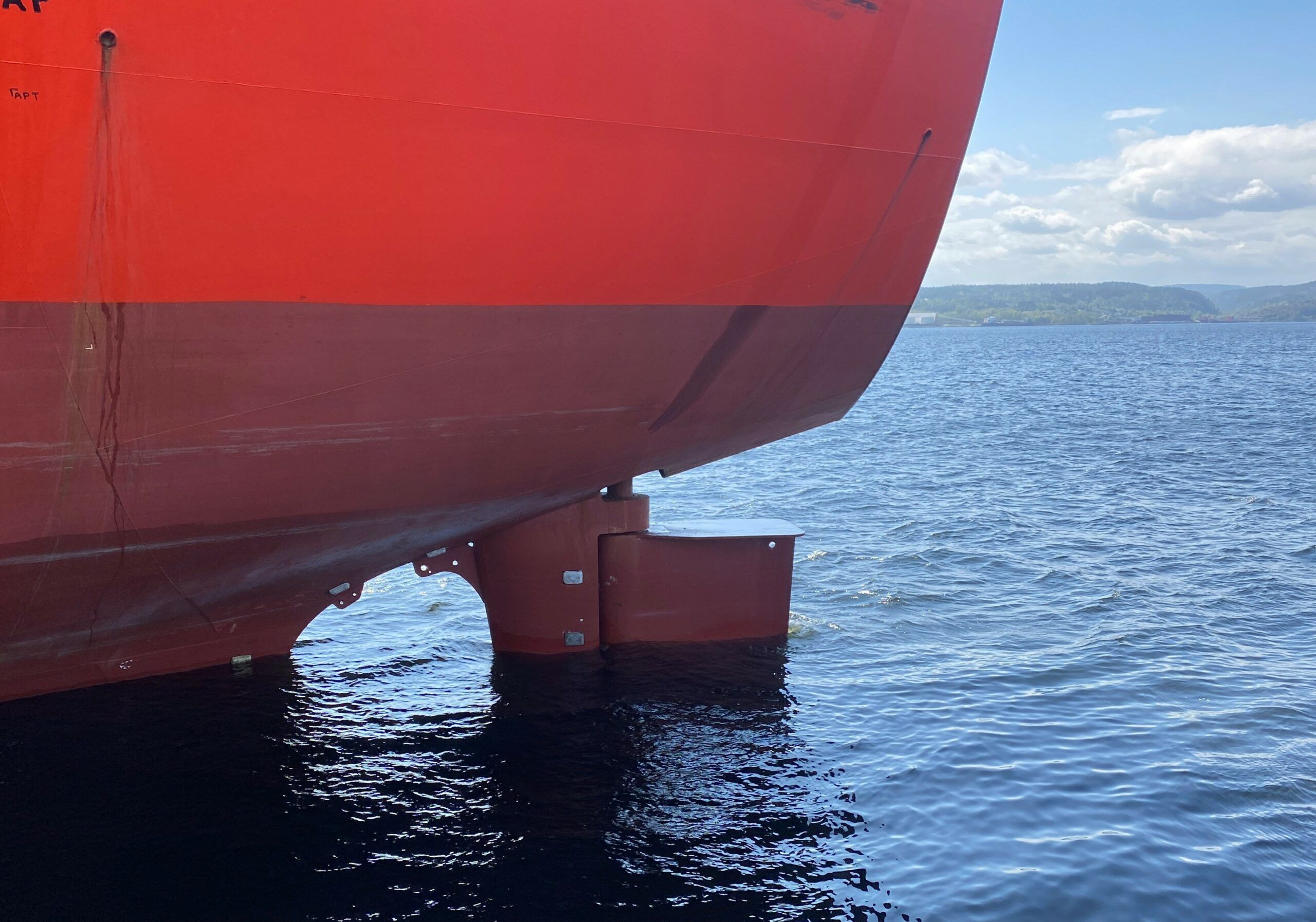

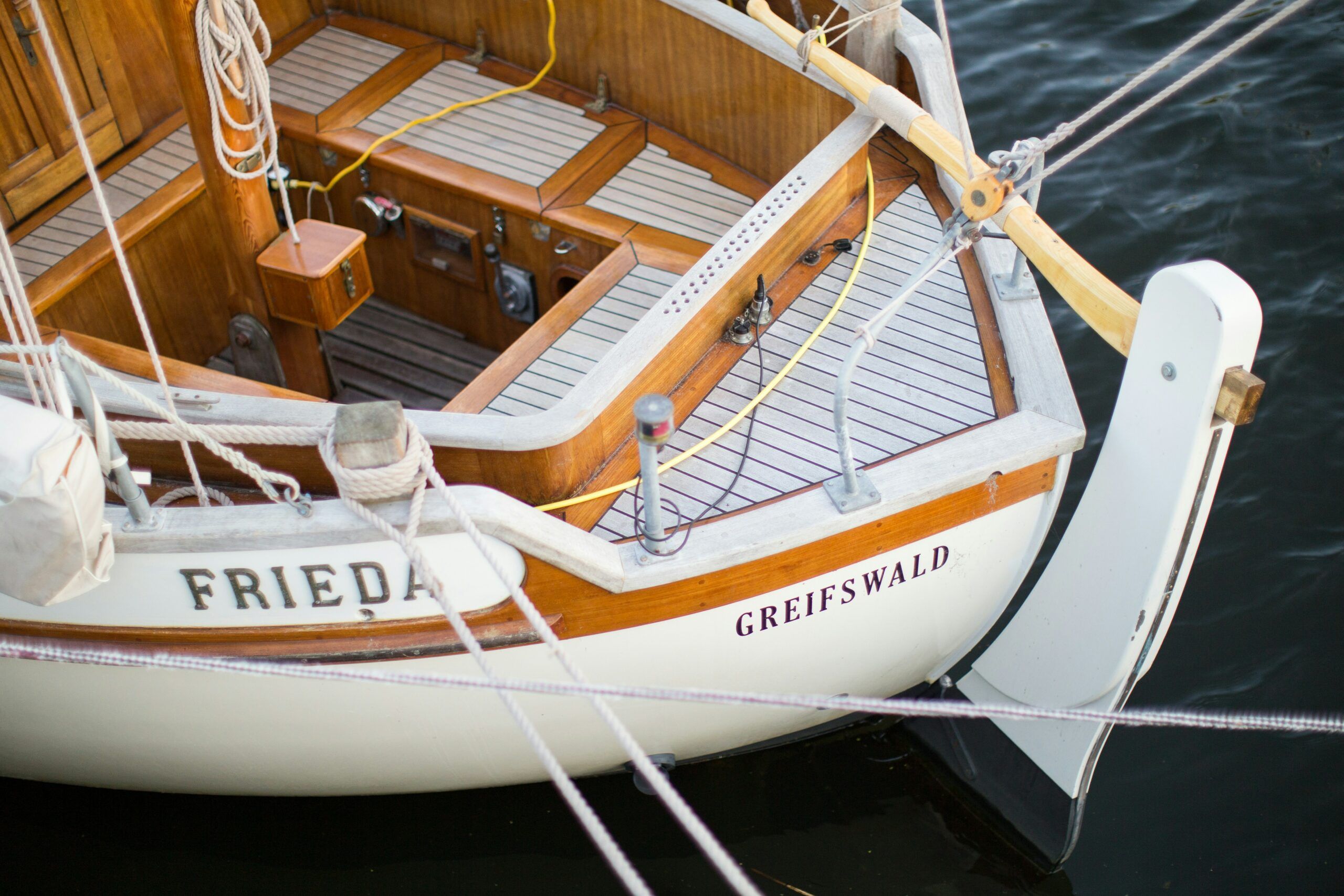

Historie

Die Geschichte der Schiffsruder reicht bis ins alte Ägypten zurück, wo um 3000 v. Chr. einfache Seitenruder zur Steuerung verwendet wurden. In der Antike nutzten Griechen und Römer weiterentwickelte Seitenruder an ihren Schiffen. Im Mittelalter revolutionierten die Skandinavier das Steuern mit dem zentralen Heckruder, das präzisere Manöver ermöglichte und größere Schiffe beherrschbar machte. Diese Erfindung legte den Grundstein für die modernen Steuersysteme und war entscheidend für die Entwicklung der Seefahrt.

Definition und Funktion

Das Ruder eines Schiffes dient zur Steuerung der Fahrtrichtung. Es ist am Heck des Schiffes montiert und wird über eine Pinne oder ein Steuerrad bewegt. Durch das Verstellen des Ruders wird der Wasserstrom beeinflusst, was zu einer Drehbewegung des Schiffes führt. Diese Bewegungsänderung ermöglicht dem Steuermann, das Schiff gezielt zu manövrieren.

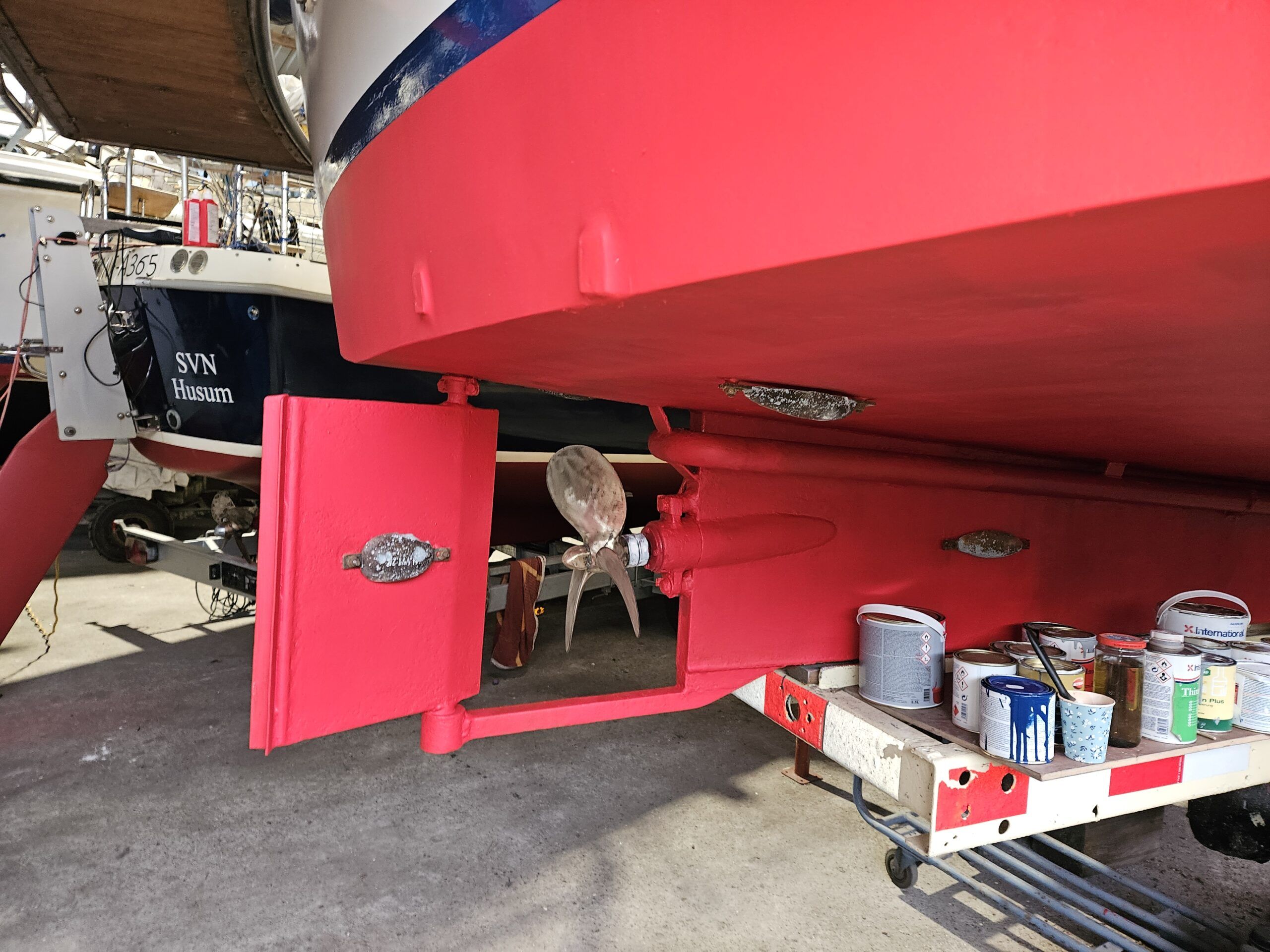

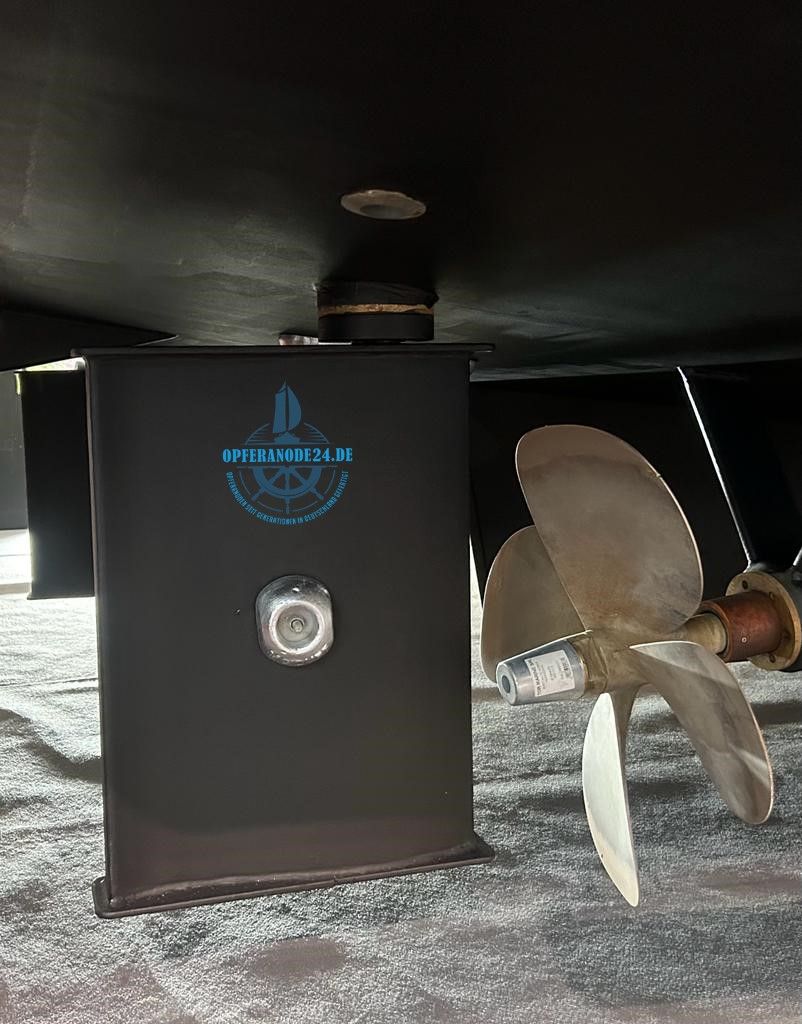

Auslegung

Die Anoden am Ruder werden nach der Fläche dimensioniert, ähnlich wie bei der Berechnung der Rumpfanoden. Dabei wird die benötigte Anodenmasse auf Grundlage der exponierten Fläche berechnet, um einen effektiven Korrosionsschutz sicherzustellen. In den meisten Fällen wird die Anode durch Verschraubung direkt am Ruder befestigt. Um die passende Scheibenanode auszuwählen, sollten Sie die vorhandenen Gewinde oder Bohrungen am Ruder vermessen.

Montage

Nachdem die erforderliche Anodenmasse, die Größe und die passenden Befestigungspunkte ermittelt wurden, kann die ausgewählte Anode montiert werden. Entfernen Sie zunächst die verbrauchte Anode, indem Sie die Schrauben lösen, und reinigen Sie gründlich die Kontaktstelle, um optimale Bedingungen für die neue Anode zu schaffen. Anschließend befestigen Sie die neue Anode mithilfe der zuvor ermittelten Befestigungsmöglichkeit. Um die Anode sicher zu fixieren, verwenden Sie die passenden Schrauben und Muttern und achten Sie darauf, dass die Anode fest sitzt.

Ruderanode in Zink - Salz & Brackwasser Ruderanode in Aluminium - Süß & Brackwasser

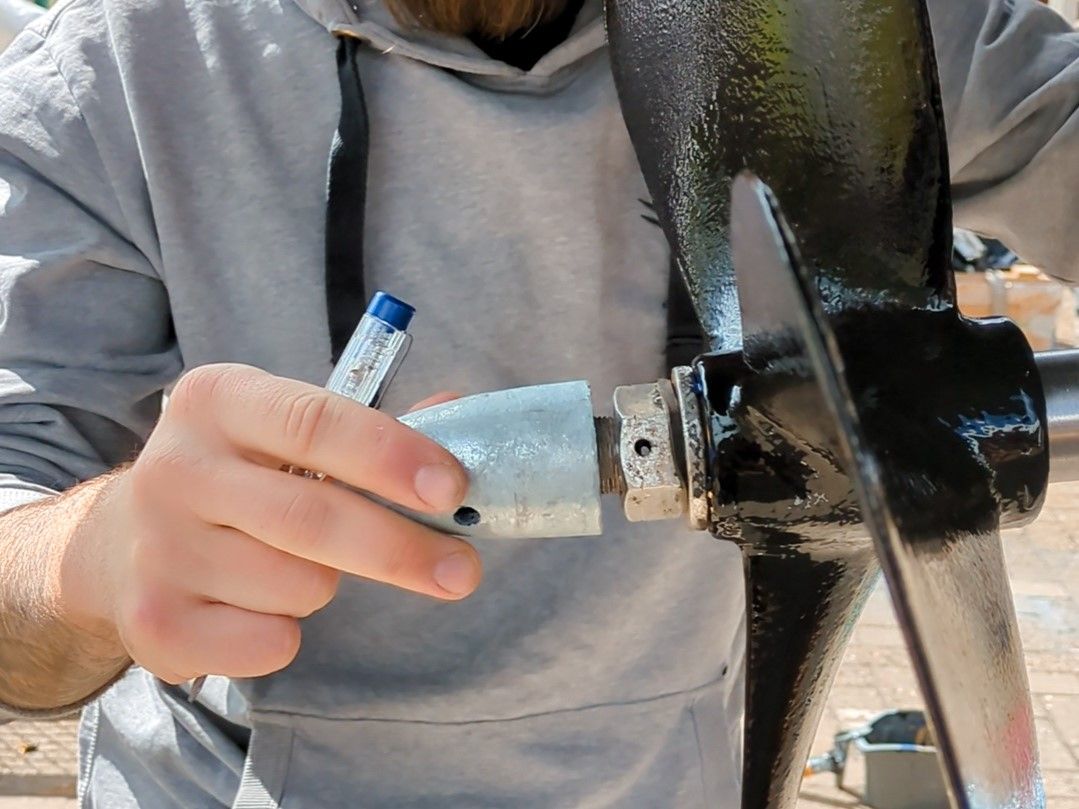

Auswahl der passenden Propelleranode

Propelleranoden sind essenzielle Komponenten, die den hochwertigen Propeller, häufig aus Aluminium-Bronzelegierungen oder Edelstahl gefertigt, vor galvanischer Korrosion schützen. Je nach Einsatzgebiet wird auch hier der Anodenwerkstoff sorgfältig unterschieden und ausgewählt. Hierbei gilt der wichtige Hinweis: In Salz- und Brackwasser sollten Zinkanoden verwendet werden, während in Süß- und Brackwasser Anoden aus Aluminium die bessere Wahl sind, um optimalen Schutz zu gewährleisten. Ähnlich wie bei den Außenborder-Anoden gibt es auch bei den Propelleranoden herstellerspezifische Vorgaben, die bei der Auswahl des passenden Artikels berücksichtigt werden sollten. Diese Vorgaben stellen sicher, dass die Anoden optimal mit dem Propeller und dem gesamten Antriebssystem harmonieren und den bestmöglichen Schutz bieten. Zusätzlich wird damit verhindert, dass die Propelleranode das Ruder blockiert und dadurch die Manövrierfähigkeit des Schiffs beeinträchtigt.

Montage

Nachdem der geeignete Werkstoff für die Anode bestimmt und die Anforderungen an die Befestigung verstanden wurden, kann nun mit der Ermittlung der passenden Maße begonnen werden. In den meisten Fällen befindet sich am Ende des Propellers ein Gewinde, das zur Befestigung der Anode dient. Dieses Gewindestück stellt den leitenden Kontakt zum Propeller her und bildet somit die notwendige Brücke für den Schutz vor Korrosion. Das Gewinde am Propellerende kann mithilfe eines Messschiebers und einer Gewindelehre genau bestimmt werden. Beide Angaben sind essenziell, um die passende Gewindegröße der Anode auszuwählen und somit eine sichere und effektive Befestigung zu gewährleisten

Propelleranoden in Zink - Salz & Brackwasser Propelleranoden in Aluminium - Süß & Brackwasser
